miércoles, 6 de diciembre de 2006

Bus pasivo corto

En un acceso básico configurado como punto-multipunto (P-MP) los ET1 se pueden conectar en cualquier roseta que se instale dentro los límites de extensión máxima de cableado, en este caso al emplear cable UTP (Zo=100 Ohm) dicha distancia puede llegar a ser de 150m.

Hoy hemos realizado una pequeña maqueta de un esquema de cableado en bus pasivo corto con seis rosetas. La figura muestra una representación, mediante líneas imaginarias, de como debes realizar las conexiones de los pares de transmisión y recepción entre el TR1 y las rosetas.

Para facilitar la visión se ven sólo cuatro rosetas y no se han dibujado los otros dos pares del cable UTP. (par verde pines 1,2 y par marrón pines 7,8).

Si observas con detenimiento la imagen verás que hay un par de cosas que le faltan a esta instalación...

¿A que crees que me estoy refiriendo?


martes, 5 de diciembre de 2006

Códigos de línea en el punto de referencia U

Tal como hemos visto en clase la línea de acometida en el punto de referencia U puede presentarse con dos esquemas de modulación diferente, lo más lógico sería que se emplease uno solo. Este artículo trata de explicar el por qué de esta situación.

4B3T

  • En Europa con el impulso fundamentalmente de Alemania que es el país en el que mayor implantación ha tenido la RDSI se desarrolló un tipo de codificación denominado 4B3T que consiste en codificar un grupo de cuatro bits en otro ternario de tres. En la práctica esto supone reducir la tasa efectiva de transferencia en 3/4. Por ejemplo: en un acceso básico (144 Kbps) después de añadir los bits de control y trama se transmiten 160 Kbps que una vez modulados en 4B3T pasan a ser 120 Kbaudios.

2B1Q
  • En agosto de 1986 el Instituto de Estandarización Americano (ANSI) se decidió, después de realizar un exhautivo proceso de medidas y comprobaciones, por la codificación de señales digitales 2B1Q que consiste básicamente en convertir dos bits (2B) en un elemento o simbolo (1Q) que puede tener cuatro amplitudes. Este código de línea permite mejorar la eficiencia en la transmisión a largas distancias de las señales digitales. Así para el ejemplo anterior de un acceso básico la tasa efectiva de transmisión de datos se sitúa en 80 Kbaudios.
Con el tiempo la elección americana ha demostrado ser mucho más eficiente y la mayoría de los fabricantes de equipos de conmutación RDSI se han inclinado por la codificación de línea 2B1Q. En españa no obstante siguen existiendo muchas líneas activas con el código 4B3T. Finalizaré esta explicación recordándote que al realizar la instalación de un acceso básico es muy importante determinar el código de línea en el punto de referencia U, ya que dependiendo de que sea 4B3T o 2B1Q habrá que elegir diferentes modelos de TR1.

martes, 24 de octubre de 2006

Cableando troncales entre entrenadores

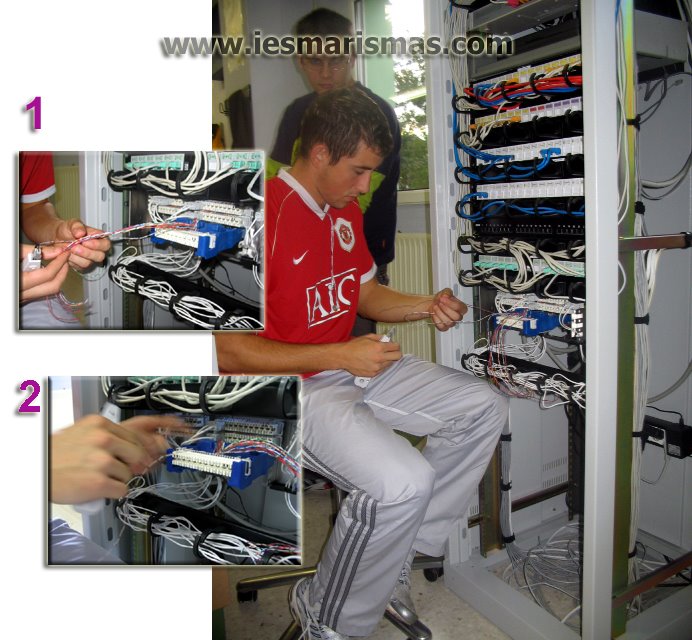

Cada uno de los entrenadores de telefonía de nuestro Taller 1 está unido mediante un cable multipar (10 pares) que va desde la primera regleta del registro principal a otra que se encuentra en el Rack A, en la foto podemos ver a Iván realizando la terminación del mismo.

Quiero incidir es los materiales que hemos empleado para realizar esta operación de cableado troncal, muchos de los cuales se pueden apreciar en la composición fotográfica. Analicemos la misma con detalle:
  • En su mano vemos una herramienta de inserción Krone que como ya sabemos sirve para insertar y cortar los cables al mismo tiempo. Es llamativo ver como puede manipular fácilmente los pares con ella en la mano debido fundamentalmente a su ligereza y reducido tamaño.
  • La regleta de diez pares se ha dispuesto sobre un útil de instalación que facilitará una bucle de guardia y la preparación de los pares en cada posición para ser insertados (ver detalles 1 y 2).
  • La regleta empleada es un estándar internacional, Krone la comercializa con la marca registrada LSA-PROFIL, estas regletas una vez insertados los pares se colocan sobre soportes específicos de almena.
  • Por último el cable empleado es un multipar de 20 hilos (10 pares) unifilares con un conductor de cobre recocido y con un diámetro de 0,5 mm. La cubierta aislante es de PVC y el grosor total del cable multipar es de 6,56 mm. Cada hilo introduce una resistencia de 0.0978Ohm/m.
Os propongo responder con un comentario a estas dos cuestiones:
  1. ¿Qué resistencia introducirá un par si la conexión troncal es de 53m?
  2. ¿Qué código AWG le corresponde a cada uno de los hilos?
Ya sabéis, el más rápido en acertar se lleva el puntito.


domingo, 22 de octubre de 2006

Interfaces en una PBX analógica

Básicamente son dos tipos los que se contemplan, los destinados a las líneas de enlace (red pública) y los destinados a las extensiones (red privada). En el caso de las PBX analógicas estos interfaces manejan señales que transmiten voz e información en DTMF o FSK con frecuencias en banda base y por debajo de los 4 Khz.

En las PBX analógicas de nuestros entrenadores los interfaces de línea son todos del tipo K2 (ETSI) los interfaces para las extensiones en las que se conectan las estaciones o terminales telefónicos son L2 (ETSI).

Definición ETSI del interfaz K2
  • Proporciona una conexión analógica a dos hilos mediante una línea de enlace entre la PBX y la central local de la RTB asignada. El interfaz K2 debe informar a la central local del otro extremo cuando se cierra el bucle da abonado. K2 es una definición ETSI, actualmente e internacionalmente es más empleada la definición FXO.
Definición ETSI del interfaz L2
  • Proporciona una conexión analógica a dos hilos con líneas de extensiones. El interfaz L2 debe proporcionar un nivel de tensión para alimentar las estaciones conectadas y manejar las funciones básicas de señalización. L2 es una definición ETSI, actualmente e internacionalmente es más empleada la definición FXS.

jueves, 19 de octubre de 2006

Juego de los errores

La foto muestra un punto de distribución en un registro secundario de nuestro proyecto ICT . Si observas con atención los cableados y las conexiones realizadas verás que existen dos errores muy serios y otros más "pequeños". El primero que los localice y responda con un comentario acertado a este artículo se lleva una nota positiva.

Os recuerdo que se utilizaban las seis primeras posiciones de la regleta y las cuatro restantes quedaban en reserva...

lunes, 16 de octubre de 2006

Tipos de sistemas privados de telefonía

Se podría decir que existen tantos tipos de sistemas como fabricantes hay de los mismos, en ocasiones los modelos combinan y particularizan tantas funcionalidades que parece que cada uno de ellos posee su propia tipología.

De todas formas se suele hacer una clasificación genérica de los sistemas privados de telefonía de acuerdo a los siguientes puntos:
  • KTS
  • PBX
  • Centrex
  • Sistemas IP
    • iKTS
    • iPBX
  • WPBX
  • CTI
    • FXO
    • FXS
En nuestra comunidad EMTT encontrarás una explicación detallada de cada tipo.

sábado, 14 de octubre de 2006

¿Qué es una PBX?

En nuestro país se conocen con el nombre de Centralitas Telefónicas aunque internacionalmente se emplea el acrónimo PBX o PABX, que proviene de la definición en inglés:
Private Automatic Branch Exchange
  • Private por que este tipo de sistemas e instalaciones tienen un uso privado cuyos servicios no se encuentran disponibles desde otras redes de telefonía de acceso público.
  • Automatic se refiere al modo de conmutación que desde hace ya mucho tiempo es automático para todos los equipos por lo que normalmente en vez de decir PABX se dice PBX.
  • Branch nos sugiere que los equipos conectados a estas redes privadas se comportan en realidad como una ramificación de las grandes redes de acceso público.
  • Exchange por que con estos sistemas permiten intercambiar información, es su caso esta información son sobre todo llamadas telefónicas.
En nuestra comunidad EMTT encontrarás más preguntas y respuestas sobre las PBX.

jueves, 12 de octubre de 2006

Protocolo de pruebas ICT

Podemos pensar que una vez hecha la instalación nuestro trabajo ha finalizado, nada más lejos de la realidad. Nos queda el paso más importante: Realizar una serie de comprobaciones que nos permitan certificar la calidad de la instalación y definir sus principales características, estamos hablando del Protocolo de mediciones y verificación de situación de la ICT Para saber como rellenar adecuadamente el documento puedes seguir las explicaciones paso a paso en la página web de nuestra comunidad.


domingo, 8 de octubre de 2006

Cables ICT fabricados en Cantabria

Los cables para ICT de Nexans ofrecen unas prestaciones vanguardistas para las instalaciones de las redes de distribución y dispersión. Todos los cables están fabricados en la planta de producción de Nexans situada en la localidad cántabra de Maliaño y desde su concepción están orientados a cumplir los más exigentes estándares de calidad.

Todos los cables de la familia están opcionalmente disponibles en versión de alta seguridad (AS), con cubiertas no propagadoras de la llama, no propagadoras del incendio, libres de halógenos y con baja emisión de humos opacos y baja emisión de humos tóxicos o corrosivos.

Pincha aquí para descargarte un catálogo (en PDF) con las características de estos cables.

lunes, 2 de octubre de 2006

Proyecto ICT

Durante la próxima semana repasaremos el Reglamento de Infraestructuras comunes de telecomunicaciones (ICT) centrándonos en los servicios de telefonía en el interior de edificios. En los enlaces que se muestran a continuación puedes descargarte los planos y esquemas de esta práctica.
  1. Esquema de canalizaciones
  2. Tipos de canalizaciones
  3. Esquema de televisión
  4. Esquema de tipos de televisión
  5. Esquema de telefonía
  6. Esquema de tipos de telefonía
Los documentos se encuentran en PDF, descárgate una copia de los documentos 5 y 6 e imprímela. Si tienes problemas con los enlace accede directamente des desde aquí.

domingo, 1 de octubre de 2006

Una instalación ONO a estudio

De todos los trabajos que me habéis enviado he seleccionado el de la instalación ONO en casa de Hector como ejemplo de lo que no se debe hacer. En esta instalación se dan una serie de circunstancias que ponen de manifiesto la poca profesionalidad de algunos instaladores, en otras palabras tenemos la oportunidad única de analizar una chapuza.

Vayamos por partes:
  1. El cable de acometida exterior es dividido en fachada, de tal manera que el par trenzado entra por un agujero y el coaxial por otro, ¿Será por aquello de que dos es mejor que uno?
  2. La antigua roseta principal de telefónica se usa como caja de registro, aqui cabe preguntarse que ha pasado con el PTR, o lo que es peor: ¿Tanto cuesta poner una cajita de conexión?
  3. A partir de aquí la red privada de telefonía sigue un esquema en cascada, pero en la primera roseta ya tenemos una sorpresa... La derivación a la Roseta 2 se hace con un duplex RJ-11 (esto es de premio) y para rematar la jugada los 10m de cable tendidos son de cable plano... (no quiero hacer más comentarios).
  4. Respecto a la instalación de Internet y TV en la caja de terminación de red ONO vemos vacios lo puntos de conexión para telefonía, normal ya que lo han separado en fachada.
Que esta instalación funcione no quiere decir que este bien hecha, no lo olvidéis, alguien que estudie en nuestro centro debe tener muy claro esta cuestión.

Como ejercicio os propongo responder a este post con un comentario en el que me digáis por qué me parece tan mal que las Rosetas 1 y 2 se hayan derivado con un duplex RJ-11 y además se haya tendido cable plano. El comentario más acertado se lleva un positivo.




jueves, 1 de junio de 2006

Identificación de cableados troncales

Operaciones en Rack de 19"
Cableado estructurado.

Aparte de la distribución horizontal de cableados desde los armarios a las posiciones en las que se encuentran las cajas de datos, también tenemos el llamado cableado vertical o troncal que sirve para comunicar entre sí a los propios armarios.

Los armarios se pueden encontrar en diferentes plantas o edificios pudiendo adquirir los cableados troncales cierta complejidad, por ello resulta imprescindible que una vez finalizadas las conexiones de los mismos cada cable o grupo de pares sea identificado de forma clara y precisa.

La identificación se hará siempre de acuerdo a los criterios señalados en la documentación y esquemas del proyecto de la instalación.

Nosotros seguimos una regla que se ajusta a los siguientes criterios:
  • Cada etiqueta contiene información que permite determinar ambos extremos del cable troncal.
  • El codigo empleado determina: Edificio/Ubicación, Armario, Fila y Posición.
  • Supongamos que un cableado parte del edificio 1, taller 1, armario A, fila de panel de patcheo 4 en la posición 12. Su código de etiqueta sería 1T1A0412.
  • Si lo analizamos al contrario, es decir, el código 1T3A0105 contiene la siguiente información: nos indica edificio 1, taller 3, armario A, fila 01, posición 05.
  • Por tanto un cable podría tener una etiqueta para informar de su origen y destino con el siguiente aspecto: 1T1A0412:1T30105, tal como hemos visto de esta manera podemos saber exactamente de donde viene y adonde va este cableado troncal.
En los frontales de los paneles de patcheo la etiqueta nos presenta el extremo contrario del cableado troncal. Por ejemplo: en el armario A del taller 1, fila 4, posición 12 pegaremos una etiqueta con el código 1T3A0105 y en el otro extremo, en la posición 5, fila 1, armario A, taller 3 del edificio 1 esta otra etiqueta 1T1A0412.

sábado, 20 de mayo de 2006

Operaciones de cableado en Rack de 19"

Cableado estructurado
Pasos a seguir para cablear posiciones de voz y/o datos.

En nuestra aula de instalaciones disponemos de tres armarios de 19" y de 42 unidades cada uno de ellos. Durante alguna de las prácticas sobre cableado estructurado que realizamos a lo largo del curso tendremos que poner a punto posiciones o bocas RJ-45 en los paneles de patcheo.

Durante estas operaciones seguiremos los siguientes pasos:
  • Los cables que entren en el armario se introducen por las aperturas especí­ficas del rack (bien las superiores o inferiores).
  • Dentro del mismo reservamos un bucle de guardia de entre uno y dos metros para garantizar la posibilidad de realizar intervenciones posteriores.
  • Hasta llegar a la fila en la que se encuentre el panel de patcheo los cables son agrupados en mazos y fijados al perfil del armario con bridas de velcro o plásticas. (Recuerda que no te debes pasar apretando las mismas pues puedes llegar a dañar los cables).
  • El panel de patcheo se sitúa sobre un soporte auxiliar y vamos disponiendo cada cable según convenga en su posición fijándolos individualmente con una brida plástica.
  • Retiramos la cubierta en el extremo de cada cable empleando para ello un pelacables especí­fico cuya precisión de corte habremos comprobado previamente (Hay que evitar que se dañen los hilos durante esta operación).
  • Separamos cada par y destrenzamos la distancia indispensable para poder disponer cada hilo en la posición de inserción del modular RJ-45.
  • Los hilos se disponen según la especificación EIA/TIA 568-B.
  • Realizamos la conexión de cada uno ayudándonos de la herramienta de inserción.
  • Pegamos la etiqueta de identificación en la cubierta de cada cable.
  • Retiramos el accesorio auxiliar de montaje y fijamos el panel en el rack.
  • Identificamos en el frontal del panel cada posición RJ-45.

miércoles, 12 de abril de 2006

Pruebas activas en el bus pasivo

¿Funciona el bus pasivo que hemos instalado?

La respuesta más evidente serí­a: "Conecta un teléfono RDSI y comprueba que tienes lí­nea"

Tal como hemos visto en clase un verdadero profesional no puede conformarse con esta simple comprobación, sino que debe realizar una serie de pruebas activas y valerse para ello de una instrumentación especí­fica.

En el aula tenemos un analizador RDSI Argus 3U que puede realizar medidas y pruebas en todos los interfaces de un acceso básico.

La figura adjunta muestra tres capturas de pantalla de nuestro analizador durante una serie de pruebas que hemos realizado sobre el bus pasivo (interfaz S). La primera incluye los diodos de capa de red que se activan al conectar el equipo (en este caso capas L1 y L2), vemos que los dos canales B están libres (B12), el nivel de la lí­nea es correcto (OK), se trata deuna conexión punto-multipunto, el analizador está¡ configurado como equipo terminal (ET) y el estándar RDSI empleado es el el europeo (DSS1).
En la siguiente pantalla vemos una prueba de nivel en la que se muestran valores de señal y de alimentación. A continuación se ha realizado la prueba de los servicios suplementarios destinados a identificar las llamadas. El analizador indica con el signo + que el servicio correspondiente se encuentra activado, con el signo - que no esta activado y con el signo * que no ha sido capaz de determinarlo.

domingo, 9 de abril de 2006

Servicios suplementarios RDSI

La digitalización de las lí­neas RDSI permiten una serie de servicios añadidos, es decir, aparte de hablar o transmitir datos por cualquiera de los dos canales portadores B, tambien disponemos de un canal de señalización D por el que se procesan los servicios suplementarios entre los cuales destacamos los siguientes:

  • CLIP / Calling Line Identification Presentation
  • CLIR / Calling Line Identification Restriction
  • COLP / Connected Line Identification Presentation
  • COLR / Connected Line Identification Restriction
  • CW / Call Waiting
  • CFU / Call Forwarding Unconnditional
  • MSN / Multiple Suscriber Number
  • DDI / Direct Dial In

jueves, 6 de abril de 2006

RDSI

Durante esta semana estamos estudiando las principales caracterí­sticas de las lí­neas digitales de servicios integrados. Nuestro repaso comienza analizando un acceso básico (2B+D), su representación en diagrama de bloques y continuamos analizando agrupaciones mayores como H0, H1 o un acceso primario (30B+D).

El siguiente paso será distinguir las posibles configuraciones del bus pasivo, corto, extendido o en Y, así­ como los Códigos de lí­nea en el interfaz U.

El primer ejercicio práctico consiste en reconocer los puntos de conexión de un TR1 y sus parámetros de configuración. La instalación que se pretende es la de un bus pasivo corto sobre un acceso básico punto-multipunto.
