sábado, 30 de junio de 2012

Registro secundario 2ª Planta

Hemos estado haciendo pruebas de como queda una caja de segregación de fibras en un registro secundario de 450 x 450. En nuestro supuesto el Instalador F tiene la suerte de ser el primero, las canalizaciones para las redes de cables de fibra óptica (RCFO), red coaxial TV (RTV), red de cables de pares trenzados (RCPT) y red de cable coaxial están libres y a su disposición. Un mundo perfecto.

RS2 Inicio

El cable blanco es un riser multifibra de 4 micromódulos y seis fibras monomodo cada uno, total 24 fibras. Hemos dejado dos cocas con un radio de 22 cm lo que hacen más de dos metros de guardia que una vez retiradas las cubiertas y elementos de protección se organizan bien dentro de esta caja. Una vez pasados todos los servicios, excepto el de banda ancha cable coaxial, hemos obtenido este resultado:

RS2 Final

El proyecto es de 16 PAU’s y cada planta reparte en cuatro viviendas, el registro que estamos mostrando sería el de la segunda planta con las siguientes características.

  • (A)  Caja de segregación para cuatro acometidas de fibra. Hemos segregado dos micromódulos y por comodidad organizamos cada uno en un casete de cuatro fusiones dejando en cada uno dos fibras de reserva.
  • (B) Cables de pares trenzados en estrella. Las cocas que ves alrededor de la caja pertenecen a un único cable de reserva que el reglamento obliga a dejar dentro del registro con una longitud igual a la de la vivienda más lejana. En nuestro caso hemos supuesto 10 metros. Al tratarse de un cable CAT-6 hemos cuidado aspectos como el bending radius o las bridas de velcro. La red de distribución es de menos de 100 metros por tanto los cables de pares no existen.
  • (C) En cuanto a la RTV no hay muchos cambios, dos derivadores de cuatro salidas dan servicio a las dos bajantes.

En esta otra imagen vemos un detalle de las canalizaciones de dispersión, tres tubos para cada vivienda, el cable de pares trenzados y la acometida de fibra óptica comparten canalización. el que queda libre sería para la red de  cables coaxiales.

RS2 Red de Dispersión

Construimos en nuestra aula tres entrenadores. Cada uno simula una planta con dos viviendas. Por razones de espacio sólo una de las viviendas se simula a escala real y contempla la posibilidad de ser domotizada en los tres niveles que contempla el Anexo V de Hogar Digital. En la imagen vemos la última práctica que hicimos este curso con un ejemplo de domotización medio basado en Ingenium.

Pista ICT2 IES Marismas

De todo este trabajo la principal conclusión que hemos sacado es que con la aparición en las viviendas de la fibra óptica y el concepto de Hogar Digital el Instalador de Telecomunicaciones se enfrenta a un reto muy importante que requiere de una buena preparación, conocimiento de medios, herramientas y sobre todo orden, limpieza y tiempo; bastante más tiempo que antes. Los materiales son más caros y la mano de obra a no ser que seas una máquina se multiplica fácilmente por cuatro.

Antes de afrontar este tipo de instalaciones pensaba que el empalme de las fibras era el paso más delicado, sin embargo ahora tenemos claro que lo que más tiempo lleva es la correcta organización de las envolventes y elementos de conexión. Todos los alumnos a partir de la segunda o tercera fusión dejan de cometer errores, pero la organización de todo el tinglado requiere varias prácticas con diferentes tipos de cajas hasta conseguir un resultado decente.

viernes, 29 de junio de 2012

Limpieza de superficies de conectores

Se estima que entre el 70% y el 85% de los procedimientos de mantenimiento en redes con medios de fibra óptica están relacionados con la limpieza de la superficie de contacto de los conectores. El dato en sí no debería sorprender ya que bien sabido es que la fibra óptica y la suciedad son incompatibles. Pero hasta que no se observa la superficie de un conector con un microscopio de 200 o mejor aún, 400 aumentos uno no se realiza exactamente de lo que estamos hablando, veamos un ejemplo que hemos visto en clase…

Comparativa limpieza IPA CCp Electro Wash

  1. Esta es la superficie de un conector multimodo ST contaminado por el aceite corporal que todos tenemos en las yemas de los dedos y el resto de nuestra piel, visto en la pantalla LCD de un microscopio de 400x.
  2. La segunda imagen se corresponde al mismo conector una vez que ha sido limpiado con un hisopo impregnado en alcohol isopropílico (IPA).
  3. Y la tercera imagen pertenece todavía al mismo conector después de haber sido limpiado mediante proceso combinado con un disolvente más fuerte que el IPA.

Está claro que si hacemos un busque y compare nos quedamos con el tercero, pero, ¿Cómo es que el IPA no puede retirar todos los residuos?

IPA se emplea normalmente para preparar la fibras antes de el empalme por fusión y cumple con su cometido bastante bien, por lo que se considera el disolvente universal en estos casos, pero no todo son ventajas.

Limpieza con IPA e hisopo

Al limpiar los conectores resulta que IPA se evapora lentamente lo cual permite que en ese espacio de tiempo partículas microscópicas en suspensión vuelvan a adherirse a las superficies tratadas contaminándolas de nuevo. Si trabajas en un entorno muy limpio no tendrás gran problema con esta cuestión, pero ya sabemos que los escenarios reales no dan muchas alegrías. La calidad del hisopo o de la toallita también influyen, tanto que pueden contaminar ellas mismas o llegar a rayar la superficie de contacto.

Para llegar al tercer resultado hemos tenido que emplear un método combinado de limpieza con un disolvente más agresivo como Electro-Wash , y no lo digo por el precio que barato no es.

Limpieza CCp

La idea es la de impregnar un tisú seco con el producto y deslizar la superficie del conector dos o tres veces respetando siempre la misma dirección con el fin de evitar rayarlo, lo de los ochos es sólo para cuando estamos puliendo, no lo olvides. Empleando este disolvente si que debes mantener a toda costa el área de trabajo bien ventilada, su olor es muy fuerte, se evapora muy rápidamente, es altamente inflamable y si lo usas muchas veces podría llegar a producirte náuseas o mareos.En el trabajo las normas de seguridad son muy importantes por una sola razón, tu salud es irremplazable y más importante que cualquier procedimiento de limpieza.

lunes, 18 de junio de 2012

Roseta de fibra óptica

Este es uno de los nuevos PAU que deben incluirse en las  ICT2.  Ciertamente no serán muchos los instaladores que lo estén haciendo, sencillamente por que los proyectos ICT2 en ejecución se pueden contar con los dedos de una mano. A pesar de todo ya se pueden encontrar modelos comercializados por fabricantes como Optral.
PAU FO Optral
En clase hemos hecho un ensayo de como deberían quedar con esta roseta óptica los RTR de nuestro entrenador ICT2. El único punto delicado podría decirse que es el momento de realizar los empalmes de fusión, aunque es muy importante calcular bien las cocas de reserva en el cable de acometida y organizarlas junto con las de los rabillos terminados en SC/APC. En todo caso el coste de instalación, tanto en materiales como mano de obra, de este PAU es muy superior a los de pares de cobre trenzado y ni que decir tiene con respecto a las lindezas que se venían viendo en telefonía básica…
Esta presentación nos muestra todo el proceso que hemos finalizado albergando el ONU que ha venido instalando telefónica en su despliegue FTTH como elemento de terminación de red óptica. Un cacharro de dimensiones bastante incómodas para plantarlo en el RTR.

PCIFP PAU FO


More PowerPoint presentations from PCIFP IES Marismas
Una primera conclusión es que la llegada de la fibra óptica a las ICT reduce a cero el margen para las chapuzas. Si bien habrá que dejar pasar el tiempo para empezar a ver como se materializan todas esta novedades.

lunes, 11 de junio de 2012

Normas básicas de seguridad

Trabajar con fibra óptica y cables de fibra óptica implica una serie de riesgos que no deberías subestimar. En realidad son consejos muy sencillos que protegen algo indispensable e insustituible como pueden ser tus ojos, tus manos o tu organismo.
Esta presentación es para que no olvidemos las normas básicas de seguridad.

PCIFP Normas de seguridad


More PowerPoint presentations from PCIFP IES Marismas

jueves, 7 de junio de 2012

Rompeolas

Ahora que empiezan las tormentas de verano con fuerte aparato eléctrico vamos a rescatar uno de esos dispositivos que nunca se ven protegiendo los equipos que conectamos a las líneas telefónicas. Se trata de una caja de dos pares para la protección integrada de las líneas de abonado.

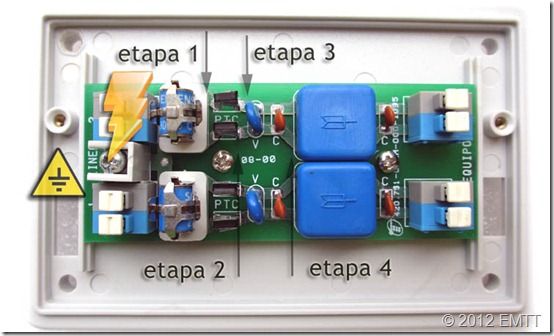

Al quitar la tapa podemos ver claramente las diferentes etapas de protección. Cada una de ellas tiene un cometido específico y en esta caja la 4 etapa no tiene nada que ver con las sobretensiones, fíjate bien, son condensadores y bobinas conformando un filtro pasa bajo.

caja 2 pares

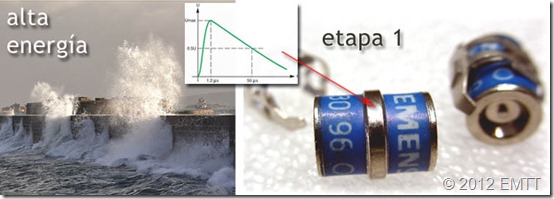

Para entender la primera etapa viene bien emplear el símil del rompeolas. Cuando hay marejada y las olas rompen contra el muro se produce una liberación de energía muy alta. En protección contra sobretensiones la primera línea debe disipar altos valores y derivarlos a tierra. Un GDT es el elemento indicado.

GDT

En este caso se trata de un GDT tripolar 10 KA/ 10 A con una tensión nominal de 230V que además está rodeado de un dispositivo de cortocircuito exterior o apaga chispas.

El rompeolas detiene el primer empuje pero no todo. Con valores de energía menor siguen propagándose sobretensiones y sobrecorrientes que pueden dañar nuestro equipos. En la etapa 2 vemos en serie dos PTC por línea que limitan corrientes por encima de 350 mA hasta 1 A. La etapa 3 proporciona un efecto combinado para sobretensiones de baja energía (tensión nominal 170 V) mediante un varistor de óxido metálico.

VDR

Las tres etapas funcionan en perfecta combinación. Un GDT aguanta el principal envite, pero su tiempo de respuesta es lento así que el varistor y las PTC quedan al quite. Ni que decir tiene que si no conectamos la toma de tierra todo esto que estamos contando no vale para nada y lo que tengas puesto a la salida de la caja de protección se dañará de todas todas. Lo cual tendría el doble de delito, a ver como le explicas al cliente que la protección por la que ha pagado no funcionó por que te has olvidado de llevarla a tierra.

alta y baja energía

Para terminar vuelvo sobre la cuarta etapa. Un filtro pasa bajo es el peor enemigo de las líneas ADSL. Esta caja de protección no valdría para proteger por ejemplo tu módem-router DSL, si bien es cierto que se fabricaba otro modelo sin la cuarta etapa. Y un último detalle, las sobretensiones también llegan por la red eléctrica, esto no conviene olvidarlo, así que en la base de corriente…
