Instalación de una envolvente de ONO

En el día a día de nuestras clases grabamos mucho material, tanto que este video se me había quedado totalmente olvidado. Justo antes de que los alumnos empezaran su FCT en ONO repasamos en una mañana como terminar un cable siamés en una envolvente CATV, lo hicimos sobre la mesa en un soporte de un registro RTR.

Guardo buen recuerdo de todas las promociones que pasan por nuestro centro, la del 2010-11 fue una buena hornada, espero que os vaya a todos bien en medio de la tempestad.

La terminación de un cable siamés en una envolvente CATV no es nada del otro mundo pero como con todo hay que ejercitar bien los pasos antes de dar consejos a nadie.


Los conectores F a presión precisan de un corte exacto y este nos lo proporcionan las peladoras específicas. Estas herramientas son ajustables así que antes de acometer la instalación debes probar sobre recortes que tengas de cable hasta conseguir el punto adecuado.

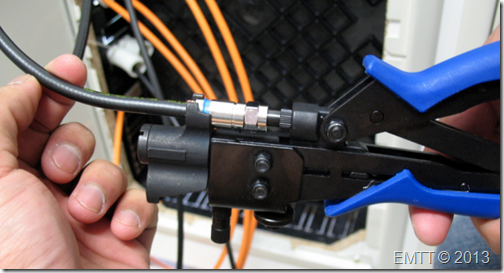

La herramienta de presión también tiene varios ajustes en función del cable y el conector, si no eliges el que corresponde no conseguirás un buen acabado.


Para finalizar el par de cobre se conecta mediante un mecanismo de inserción IDC por lo que no hace falta pelarlo. Un segundo par de reserva queda arrollado dentro de la propia envolvente que tiene espacio para alojar otra PTR.
