jueves, 29 de enero de 2009

LT, PASBA, PAST.

Estos tres acrónimos son los que te vas a encontrar en la mayoría de los splitter que se instalan en la líneas ADSL de Telefónica. Para entender su significado debemos recordar como sobre un par de cobre se transmiten señales de distinta frecuencia.
  • Hasta 4Khz se envían señales que se corresponden con un canal vocal en banda base, es decir tonos de baja frecuencia que transmiten una conversación (voz).
  • Por encima de 20Khz y hasta 1,1Mhz se transmiten o reciben datos modulados en distintas frecuencias con sus correspondientes portadoras, este conocido método ha popularizado la banda ancha a través del veterano par de cobre.
Si sobre una línea RTB se da de alta el servicio ADSL es necesario separar al llegar a la instalación del usuario las señales de baja frecuencia (voz) de las de mayor frecuencia (datos). Esto se consigue fácilmente con un filtro o separador, es decir, un splitter.

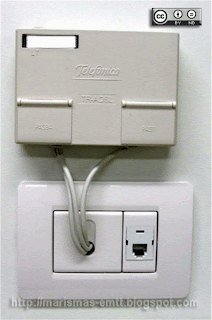

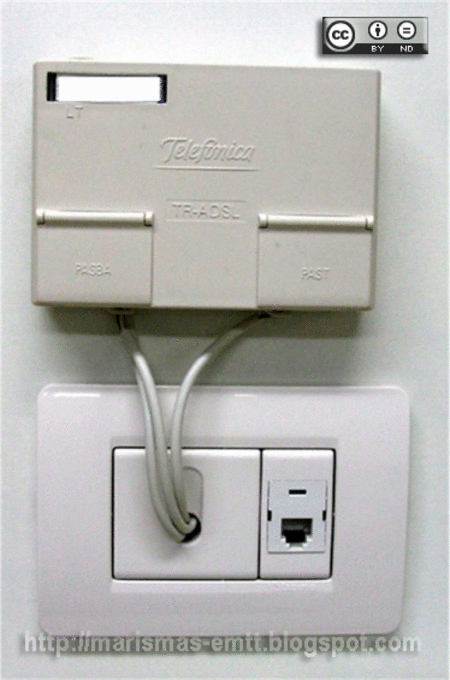

  • El par de acometida que llega al RTR se conecta a la entrada del splitter (LT)
  • PAST es la salida que deja pasar las señales de baja frecuencia (voz) y que se lleva a los teléfonos regulares (TR).
  • PASBA es la salida que sólo deja pasar las señales de mayor frecuencia (datos) que se llevan al módem ADSL.
En principio no parece complicado, pero... ¿Qué pasa con el PTR?

¿Hay que ponerlo antes, después del splitter o directamente se quita?

domingo, 25 de enero de 2009

Protecciones en las líneas de entrada de una PBX

No es de extrañar que al conectar las líneas de entrada de una PBX a la red no exista un sistema de protección primario contra sobretensiones, por ejemplo en el PTR si se trata de una línea RTB. En este caso vamos a ver como en una tarjeta RDSI para una PBX, concretamente se trata del modelo KX-TDA3280 de Panasonic para dos accesos básicos (BRI2), se incluye un sistema de protección secundaria para cada par, el de transmisión (Tx) y el de recepción (Rx).

La figura inferior nos muestra el esquema en el que el puerto está configurado para conectarse al punto de referencia T de un acceso básico, es decir va a funcionar como To. Cada par es recibido con dos descargadores bipolares de 300v cuyo punto central de unión se lleva a tierra. Una pequeña inductancia (L20xA) contribuye a frenar la parte de alta frecuencia o desarrollo más rápido del pulso de sobretensión. Este sistema para detener sobretensiones sobre las líneas de enlace es muy eficaz, eso sí, siempre que hallamos llevado a tierra la PBX.
Pasa el cursor por encima el esquema si quieres ver los componentes reales en la placa, apreciarás que los descargadores de gas son esas ampollas de vidrio que parecen lamparitas, los conectores del modular RJ-45 no se ven, pero si su armadura en metal, también vemos el conmutador que por defecto está en la posición A ( El puerto funciona como T0).

Volvemos a la misma cuestión que habíamos visto en el post anterior, los puertos RDSI de una PBX pueden funcionar como S0 o T0, en este modelo si el conmutador se lleva a la posición B el puerto funciona como S0 y por tanto el par central del conector RJ-45 transmite datos (Tx). Pasa el cursor sobre la imagen inferior para ver como cambian los pares de transmisión y recepción al pasar de To a So deslizando el conmutador de la posición A a la posición B.

domingo, 18 de enero de 2009

Interfaz RDSI en una PBX

Si una PBX dispone de una conexión RDSI nos vamos a encontrar con que estos puertos son reversibles, es decir: se pueden conectar al punto de referencia To si funcionan como líneas de enlace (Interfaz FXO) o pueden funcionar ofreciendo un punto de referencia So (Interfaz FXS) con lo que se pueden instalar un bus pasivo con extensiones en forma de terminales RDSI (ET1).

La fotografía inferior pertenece a un módulo RDSI en una conocida PBX de Panasonic, se trata del modelo KX-TD816SP y el módulo RDSI que se muestra (TD280CE) permite conectar dos accesos básicos BRI. (Pasa el cursor por encima de la imagen para ver el detalle de conexión con BRI1 en To y BRI2 en So).

Este es un ejemplo como pocos para entender las dificultades con las que os podéis encontrar al hacer estas instalaciones. Esta claro que en los puntos de referencia To/So se deben conectar cuatro hilos, un par para transmisión (Tx) y el otro para recepción (Rx), pero... ¿Dónde se conecta cada hilo?¿Por qué no ha identificado el fabricante los pines en la carcasa? Esta aparente falta de colaboración no es tal, en realidad no tiene sentido hacerlo, lo pines cambian en función de la reversibilidad del puerto, es decir, no son los mismos si se conecta a To que si ofrecen un So. cada vez que se configura un esquema de conexión distinto los pares se invierten.

El tipo de conector en el módulo TD280CE es del tipo DDK-4, pines numerados del 1 al 4, pero lo más probable es que tanto si tenemos que conectar el puerto a una TR1 (To) como si lo vamos a llevar a un bus pasivo (So) terminaremos en un conector RJ-45 de ocho pines. Esto nos obligará a construir dos tipos de cable, uno DDK-RJ45 para cuando el puerto sea To y otro DDK-RJ-45 para cuando sea So.

También debemos tener en cuenta que en RDSI se plantearon en un principio 8 puntos de conexión en los puntos de referencia T/S, estos se identifican con letras: a, b, c, d, e, f, g, h, los dos primeros y los dos últimos no se emplean, y cuidado: esta distribución no coincide con la de un conector RJ-45, sino que es la que se muestra en la siguiente tabla:

Para complicar un poco más las cosas cada PBX tiene una distribución propia en sus puertos de conexión, en la imagen inferior vemos los puertos RDSI de una PBX Netcom Neris-4, se trata de dos conexiones T0 (a la Izda.), seguidas de una convertible So/To y una cuarta So ( al Dcha.). El fabricante Ascom ha decidido distribuir los conductores en To como f e d c y en So hace el espejo de modo que tenemos c d e f. Aquí si queremos conectorizar el otro extremo en RJ-45 también tendremos que particularizar los cables de conexión.


Afortunadamente los modelos de PBX que salen al mercado en la actualidad ofrecen directamente conectorización RJ-45, esto hace que todo lo que hemos visto no hace falta ser tenido en cuenta. No obstante no está de más conocer el problema, si llevamos los puntos de referencia RDSI a un cuadro de distribución MDF volveremos a encontrarnos con el baile de letras y pines.
