Conectores empleados en FTTH

Los despliegues de FTTH se valen de las fibras ópticas monomodo, y para este tipo de fibras los conectores son prácticamente los mismos que para las multimodo. Eso sí, el tipo de pulido adquiere en este caso tanta relevancia que se emplea un código de dos colores concreto: azul para el pulido UPC y verde para el APC.

Veamos un resumen de los conectores más empleados para finalizar las fibras ópticas monomodo en redes FTTx

Los conectores ST, SC y FC tienen un ferrule de mayor diámetro (2,5 mm) que los LC o E2000 que baja a 1,25 mm, esto permite que los segundos permitan densidades de integración superiores.

En los valores de reflectancia puedes ver que los pulidos APC salen mejor parados y por ello se emplean mucho más, en concreto y dentro del reglamento ICT 2011 el conector requerido es el modelo SC APC.

Hay muchos más tipos que los vistos en la presentación, pero sin duda SC y LC son los más extendidos y se consideran el estándar seguidos a cierta distancia de los modelos FC, ST, E2000 y DIN. Cuando el espacio es un problema y se necesitan muchas conexiones el factor de forma reducido del conector está protagonizado por LC, MU y F3000.

miércoles, 15 de febrero de 2012

Sin red en interfaz U

Las averías en RDSI tienen fama de ser complicadas y es una fama merecida. En RDSI no sólo hay que diagnosticar lo que pasa en la capa física, también hay que verificar las capas de enlace y de red, valorar las tasas de error de bit (BER), comprobar los servicios suplementarios contratados, en fin, que hay que tener un analizador como el Argus 3U y un buen interlocutor en la central de conmutación.

Hace una semana uno de nuestros accesos básicos dejó de funcionar, soltamos el interfaz U de la TR1 y medimos con nuestro Argus, el resultado era bien claro. “No red” o lo que es lo mismo, nuestro par ha pasado a mejor vida, cortocircuitado o desconectado en alguno de los sufridos repartidores de planta externa.

Medida en Interfaz U No red Argus

¿Qué no tienes un analizador RDSI?. No hay problema, con un tester en DC y seleccionando una escala de más de 100v mide la tensión en el par de acometida RDSI (interfaz U) y deberás registrar en torno a 96 VDC. En nuestro caso lógicamente obtuvimos 0 VDC.

Otra forma rápida y sencilla de diagnosticar una caída en el par del interfaz U es observando los indicadores led de la TR1, en este caso la red se simboliza mediante LINEA y un luminoso verde.

Red en interfaz U copia No red interfaz U copia

También es interesante hacer una llamada perdida,por ejemplo, desde tu terminal móvil, un acceso básico fuera de servicio se señaliza con este tono.

No obstante puede quedar la duda de si la propia TR1 está o no fuera de juego, así que lo recomendable es conectarse directamente al par de acometida.

Las averías y la dificultad son la mejor receta para aprender, eso si, nadie te librará de pasar el calvario de tratar con las “máquinas” que atienden el 1002. Una vez pasado el trance y después de esperar 26 horas completas de reloj un técnico de una subcontrata de otra contrata nos visitó e hizo más o menos lo que os he comentado previamente, eso si, con un terminal RDSI de sobremesa y su propia TR1 pinchada al par de acometida.

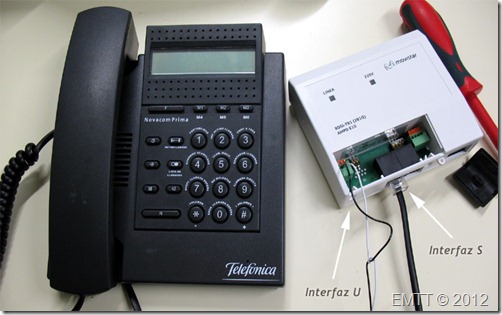

Terminal y TR1 Liteyca

La avería era fácil, un registro abierto, falta de aislamiento en el par que estaba prácticamente sulfatado, nada nuevo, cambiar a otro par más seco y millas. En los últimos tiempos el estado de la planta externa va de mal en peor, sólo hay que dar un paseo por nuestros alrededores para contrastar lo que estoy diciendo. No pude evitar preguntar como es que el técnico no llevaba para atender una incidencia RDSI un Argus  o algo parecido y su respuesta me dejó tieso: “sólo tenemos uno para toda la empresa, nos dicen que es un aparato muy caro”.

Vaya, vaya con la primera multinacional española, campeona mundial de la subcontratación. Mantienen la planta externa a precio de saldo escatimando en medios y equipos…Quien se puede creer que un pequeño centro de FP con diez alumnos perdido en el cantábrico puede tener un analizador RDSI y ellos no. ¡Venga ya!

Si no lo veo no lo creo. Pero es bien cierto, sobre estas miserias y otras peores puedes leer lo que cuentan en un blog que repasa como lo está pasando la gente que trabaja en las subcontratas que mantienen la planta externa. Y es que resulta que la última milla de la flamante sociedad de la información es bastante cutre.

sábado, 4 de febrero de 2012

Fibras submarinas

Millones de metros de cables tendidos en todo el planeta permiten que funcionen las telecomunicaciones, nuestras redes, Internet. Y entre todos ellos los cables submarinos son siempre que esto se explica por primera vez quienes causan mayor admiración.


Submarine Cable Map (imagen superior) nos presenta las principales tiradas de fibra entre continentes atravesando mares y océanos.

Si uno se fija bien puede llegar a ver el punto exacto de partida en tierra, para ello es estupendo este otro mapa: Greg`s Cable Map, mucho más preciso, que nos permite hacer zoom hasta llegar a ver un cable con capacidad de 3,84 Tbps que parte de la playa de Sopelana (Vizcaya), bien cerca de nosotros, hasta llegar a la costa de Inglaterra.

image image

Estos cables que siempre contienen fibras monomodo que se refuerzan a unos niveles muy altos, nada que ver con los que empleamos en clase destinados a entornos mucho menos exigentes. En esta presentación puedes ver un ejemplo y todo lo que hay que hacer para poder fusionar sus fibras.

Recientemente en La2 de RTVE se emitió un documental sobre el movimiento de las placas tectónicas y uno de sus problemas asociados: la rotura de los cables submarinos. Es sencillamente impresionante ver a partir del minuto 22 como se reparan estas fibras. Merece la pena que visites este enlace:  La máquina tierra
