ST (straight tip).
Este veterano conector ha sido durante mucho tiempo el más empleado para finalizar fibras ópticas multimodo (FMM), hoy en día está en desuso, no obstante sigue muy presente en multitud de instalaciones. Su diseño se inspira en los conectores para cables coaxiales, tiene un sistema de anclaje por bayoneta que hace de este conector un modelo muy resistente a las vibraciones por lo que es especialmente indicado para entornos exigentes.
ST se considera como un conector óptico de segunda generación.
Principales características:
- Pérdidas típicas de inserción FMM < 0,3 dB, FSM < 0,2 dB
- Pérdidas típicas de retorno FMM > 25 dB, FSM > 55 dB

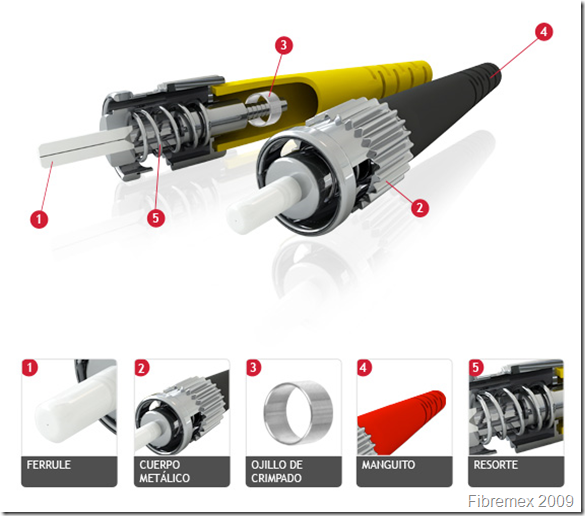

Estructura:
- Ferrule, debe albergar la fibra y alienarla. La calidad del ferrule es determinante para lograr que la fibra esté correctamente centrada y se logre la mejor conexión posible. El ferrule en conectores ST tiene un diámetro exterior de 2,5 mm, siendo el orificio interior de 127 um para las FMM. Los ferrule pueden ser de metal, cerámica o plástico.
- Cuerpo metálico, con una marca que sólo permite su inserción en una posición, una vez introducido se gira un cuarto de vuelta y queda fijado por un resorte con mecanismo de bayoneta.
- Anillo de crimpado
- Manguito, imprescindible para dar rigidez mecánica al conjunto y evitar la rotura de la fibra.
- Resorte que permite cerrar o liberar el mecanismo de bayoneta.
